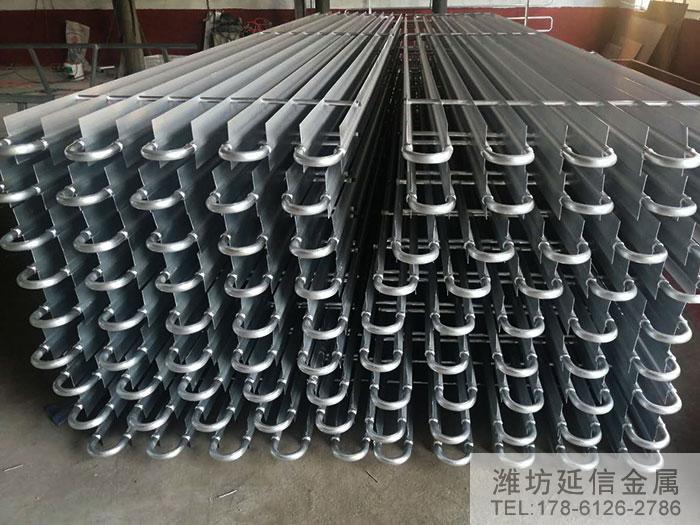

冷庫在現在速凍行業當中起的作用越來越大，在中小型氟利昂冷庫制冷系統中，采用鋁排管做的冷庫越來越多。鋁排管冷庫具有換熱系數高、質量輕、不生銹、使用壽命長、安裝方便等諸多優點。由于鋁排管換熱系數高，使冷庫蒸發器的總面積減小，減少了冷庫工程的制冷劑的充注量，從而減少了壓縮機的運行負荷。
-
-
冷庫鋁排管的安裝技巧
技巧一：清潔程序必不可少
排管冷庫在鋁排安裝前，應先對冷庫鋁排管接管內壁清除管內氧化皮及污物等，對經過焊接的管道都應仔細清除焊渣，以利于淸潔和檢漏。冷庫鋁排管焊接彎頭時，將焊接處表面防腐層擦拭干凈。焊接彎頭及連接管之前，要將鋁排管的內部吹干凈，防止內部的鋁渣在使用過程中堵塞安全閥。焊接時，焊接電流一定要調整好，以免造成焊穿或者表面虛焊。
技巧二：接管有竅門
在鋁排接管的程序上，接管應盡雖縮短長度，盡量減少不必要的彎頭。既可減少流動阻力損失，又可省料省工。在彎管的過程中應該使用專業的彎管工具加工，保證彎管的圓滑和平整，美觀。節流閥安裝時盡量靠近蒸發器盡力減少冷量的流失，達到節能效果。需要裝配發熱時，嚴謹任何情況下拉扯、折彎發熱時，避免電熱絲內部斷裂。
技巧三：嚴格按照產品說明書安裝
在冷庫鋁排管的安裝中，一定要按照說明書配合到相關的制冷設備，不能夠隨便更改。因為每個型號的鋁排產品的耐壓力的強度和管道流動的阻力都不一樣，應該嚴格按照說明書匹配。特別提醒大家注意的是制冷劑的供液管，不能任意縮小，過小會使壓力降增大，容易造成在膨脹閥前閃發氣體。
技巧四：接管要匹配防振措施
接管應有防振措施，較長的接管應有架子支撐，以免振動損壞或碰傷。較短管子與設備連接時，嚴格要求垂直和水平，以使制冷劑沿直線方向運動而減少振動。如冷熱管道過墻時，應設管套，否則冷熱管道過墻將會對墻產生拉力或推力。對并聯設備(特別是蒸發器排管)，配管時一定要對稱布置，以便供液均勻，管子排列外形要整齊，美觀。
技巧五：快捷平整要巧妙使用小梁
為什么有冷庫工程項目的安裝得又快鋁排管又排布整齊呢？這是因為在吊掛鋁排時，應該在冷庫庫頂保溫板下面安裝小梁。鋁排的穿桿與小梁用雙頭鉤掛在一起，這樣能夠保證快速安裝好而且鋁排排布平整均勻。
技巧六：煙道效應如何保證?
鋁排與庫頂保溫板留50—100MM的空隙，作為冷熱空氣對流的通道，輕松實現煙道效應。
技巧七：加裝冷風機要注意什么?
如果要加裝冷風機，出風口方向要和鋁排管的吊裝方向一致。
技巧八：管道連接注意事項
鋁排焊接時，務必將銅鋁口用濕毛巾包住，以防過熱后損壞熱縮膜和銅鋁接口；不要彎曲鋁排銅鋁頭；吊裝鋁排時，要特別注意不要和鋁排管相接觸，防止鐵、鋁產生電池效應而腐蝕鋁管；吊掛鋁排承重負荷，按照投影面積160KG/㎡來計算。
-
鋁排的連接及注意事項
1、根據鋁排規格型號，可用一塊或幾塊組成1－N組，用多路分液頭和回氣匯管并聯連接至制冷系統中。若冷庫所用鋁排數量較多，可多組并聯以減少氣流阻力，提高制冷效率。
2、 鋁排每路制冷量約1.5kW～2kW 左右，即45米-60米長的翼片管。
3、 采用分液器連接，需配置外平衡式膨脹閥，其感溫包應固定在平衡管向回氣匯管方向100mm處。
4、分液頭安裝時蓮蓬頭垂直向上，保持制冷劑液面水平，回氣匯管水平放置。
5、鋁排安裝時應加裝回氣過濾器，以確保壓縮機使用安全。當壓縮機高于鋁排位置時，需加反油彎，垂直高度5m左右加1個，10m左右加2個，水平管路安裝時應留有坡度。
6、銅鋁接頭出廠時已焊接封頭，連接時銅管切勿直接圍彎，應從焊口處切斷或焊掉封頭，用90度銅彎管或Φ16銅管直接焊接至分液器。
7、分液頭細管為Φ5/6，鋁排銅鋁接頭進口管為Φ22，兩者之間的連接管道為Φ16銅管，不能將Φ5/6的銅管從分液頭細管一直連接至銅鋁頭，否則會因節流降壓過大而影響制冷。
8、銅鋁接頭出口管至回氣匯管間的連接管用Φ22的銅管。
9、鋁排每路銅鋁接頭處出廠時焊接單相氣閥，已充氮氣，安裝時先檢查氣閥有無氣壓，若無氣壓，應重新充氮氣試漏，若出現漏氣請與生產廠家聯系解決。
10、電熱線按三相四線供電，按附圖C說明，從接線盒內給電，同時應配置電熱化霜溫控繼電器、化霜時間可調繼電器、電熱線漏電保護，對電熱化霜系統三重保護，確保電熱化霜系統安全正常的工作。
11、出廠鋁排安裝的電熱線，每個回路上都要安裝一個溫控保護元件，安裝時注意應將溫控元件夾在鋁合金翼片管上，保證其不會掉落損壞。
12、鋁排用吊鉤或金屬L片吊于庫頂，應加2.5-5cm木龍骨橫襯，尤其5.2m、6.2m規格的鋁排管，吊裝點6個，必須在庫板頂上加厚度5cm的木龍骨橫襯，以保證鋁排管結霜后的承載強度。同時為避免吊鉤冷橋效應，在吊鉤穿過庫板的外端用發泡劑等。保溫材料密封，防止通過吊鉤散冷。
-
